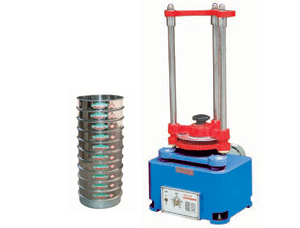

SZH-4型 自動標準振篩機
自動標準振篩機是一種作為精密篩分的實驗設備。該機具有回旋及振擊雙重運動，能定時控制篩分時間，篩分?jǐn)?shù)據準確，操作維護簡便，并且體積小，重量輕，噪音低，是煤炭、冶金、電力、化工等行業實驗室對物料顆粒分級篩選的理想設備。
工作原理:
該機主要有傳動、擺動、振擊、夾緊機構及電器等部分組成。電動機通過傳動軸將動力傳遞給蝸桿、蝸輪及凸輪機構，從而使與其配合的偏心輪旋轉產生回轉運動，頂桿上下往復移動產生振擊運動。上蓋手柄順時針轉動，使其夾緊固定在支架上，逆時針轉動，夾緊機構松開，上蓋可根據需要上下移動。
技術參數:
1、配用篩具：Φ200mm，篩具疊高≯380mm
2、搖動頻率：221次/min
3、回轉半徑：12.5mm
4、振擊頻率：147次/min
5、振幅：6mm
6、使用電源：AC，三相380V，50Hz
7、電機功率：370W
8、機器重量：100Kg
